3-фазная 4-проводная система / 3-фазная 3-проводная система / обрыв фазы / дисбаланс фаз / пониженное и повышенное напряжение / реле контроля фаз

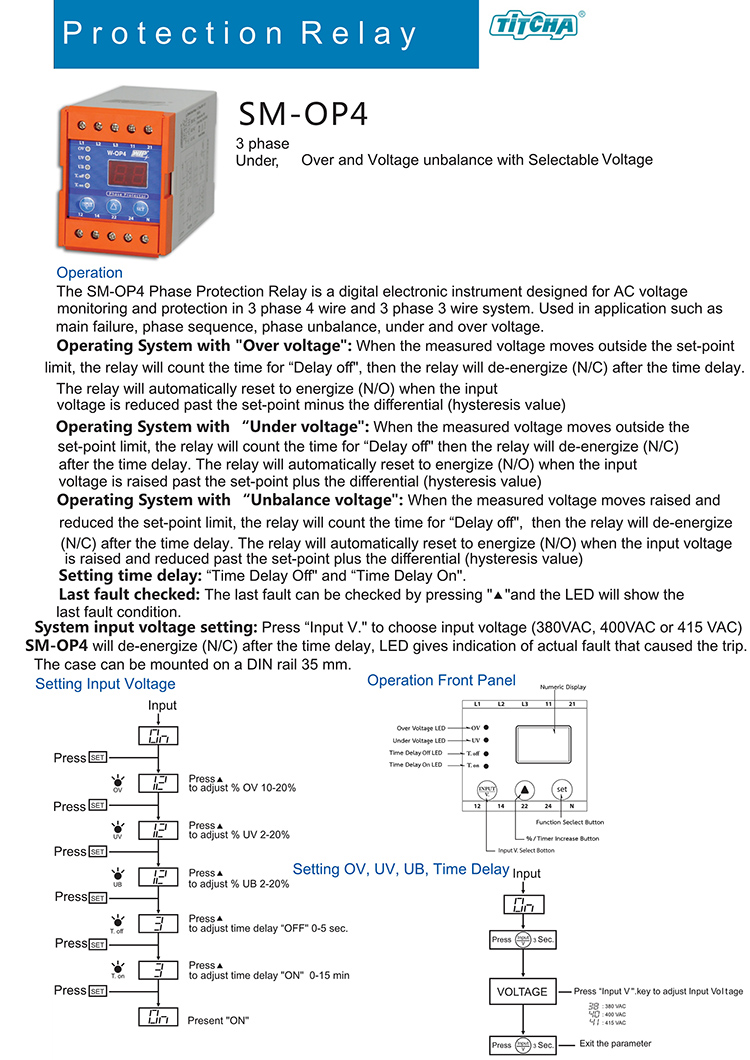

SM-OP4
Трехфазный, 3-фазный, 4-проводной, 380 В, 420 В, дополнительные Функции: 1. Повышенное напряжение: 10%-20% 2. Пониженное напряжение: 2%-20% 3. Обрыв фазы 4. Трехфазный дисбаланс: 2%-20 %
количество
3-фазная 4-проводная система / 3-фазная 3-проводная система / обрыв фазы / дисбаланс фаз / пониженное и повышенное напряжение / реле контроля фаз
Спецификация: SM-OP4
Особенность | |
Потребляемая мощность | 2ВА |
Входное напряжение | 110 220 440 460 В переменного тока |
380, 400 или 415 В переменного тока | |
Частота системы | 50/60 Гц |
Точность | ±0,5% от нормального напряжения |
| 7-сегментный красный светодиод Letter 0,39 дюйма (9,90 мм) |
Диапазон | |
Перенапряжение (OV) | Регулируемая от 10% до 20% (требование 10-25%) |
Пониженное напряжение (УФ) | Регулируемая от 2% до 20% (требование 2-25%) |
Небаланс напряжения (UB) | Регулируемая от 2% до 20% (требование 2-25%) |
Дифференциал (гистерезис) | Предустановлено на 1 % |
Время | |
Задержка выключена | UV и UB регулируются 0-5 сек. |
OV предустановлен на 2 сек. | |
Задержка включена | Регулируемый 0-15 мин. |
Релейный выход | |
Тип выхода | 2-полюсное переключение (DPDT) |
Рейтинг контактов | 5А при 250 В переменного тока |
Операции | Механический: 2*10^7 |
Электрический: 1*10^5 | |
Сброс реле | Автоматический |
Относящийся к окружающей среде | |
Рабочая Температура | от -10℃ до +55℃ |
Температура хранения | от -10℃ до +70℃ |
Влажность окружающей среды | Макс. 85% относительной влажности |
Корпус | |
Монтаж | DIN-рейка 35 мм |
Корпус | АБС УЛ94В-0 |
Класс защиты | IP20 |
Крепление проволоки | Винтовая клеммная колодка (3,5 мм^2, самоподъемная) |
Индикатор | светодиод 3мм |

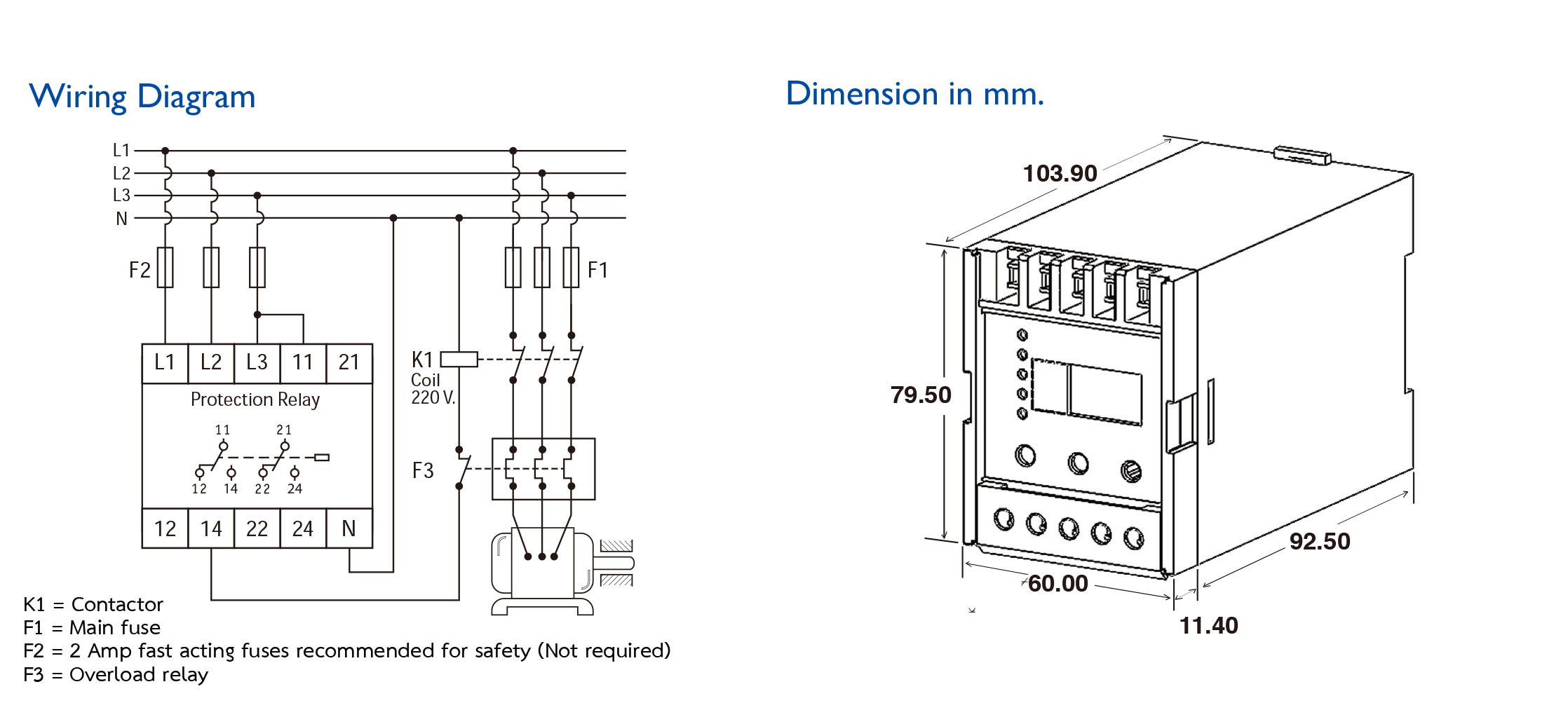

Размер в мм | 60*79,50*109,90 |
Масса | 303г |
